TAN可调速智能微型气泵、抽打两用隔膜泵
产品特征
抽打气两用 |
优质无刷电机,长寿命、低干扰 |
调速器调速、旋钮调速、频率调速、液晶触控调速 |
转速反馈(仅顶配型) |
状态记忆(仅针对旋钮调速型、频率调速型、顶配型的触控调速功能。) |
过热、过载、电源欠压、过压、防反接保护 (基础型只有过热、过载保护。) |
自诊断与告警(基础 型无) |
可选接头 |
技术参数
型 号 |
额定电压 (V DC) |
负载电流
(mA) |
排气流量 (L/min) |
抽气负压 (kPa) |
输出压力 (kPa) |
质量 (g) |
|
峰值流量 | 平均流量 | ||||||
TAN21-4 |
12 |
≤350 | ≥2 | ≥1.6 | -30 | 40 | ≈300 |
TAN22-4 |
24 |
≤250 | ≥3 | ≥1.8 | |||
TAN41-5 | 12 | ≤380 | ≥3.6 | ≥2.2 | -35 | 58 | |
TAN42-5 | 24 | ≤280 | ≥4 | ≥2.4 | |||
TAN81-13 | 12 | ≤1000 | ≥7 | ≥4 | -55 | 130 | |
TAN82-13 | 24 | ≤500 | ≥7 | ≥4.1 | 135 |
注:1、输入电压要求12V±10%;24V±10%。220V电源适配器应使用海汛专用适配器(将适配器线束插头插入泵体电源插口)。
2、不同类型的产品,重量会略有差异。
3、如无特别说明,技术参数均是在20℃、标准大气压101kPa的条件下的测定值。对于其他参数规格的产品,可以联系定制。氟橡胶材质的参数略低。
4、当转速变化时,负压、输出压力基本不变。
5、表中峰值流量特指用浮子流量计测得,方便检测。平均流量用皂膜流量计测得。
6、TAN82的输出压力可达150kPa。寿命是在出口压力用调节阀调至130kPa测得,输出压力大于130kPa时,寿命将缩短。
产品类型
类型 |
功能与配置 |
基础型(控制特征代码:A) |
配置无刷电机、寿命长、电磁干扰小。 只能用调速器调速。只有过热、过载保护。无电源欠压过压、防反接保护。 无转速反馈、状态记忆、自诊断与告警。 |
旋钮调速型(控制特征代码:X) |
配备工况指示灯和调速旋钮开关,通过旋钮控制启停、调节转速和流量。 有过热、过载、电源欠压过压、防反接保护。 |
频率调速型(控制特征代码:L) |
配备工况指示灯,通过输入频率信号控制启停、调节转速和流量。 |
顶配型(控制特征代码:P) |
顶配型不仅具有液晶触控屏调速功能、故障显示功能, 还配备了控制信号端口,具有频率调速功能、转速信号反馈功能。 |
产品版本
根据部件质量、品控要求的不同,区别如下:
版本比较 |
简化版 |
标准版 |
品质版 |
|
---|---|---|---|---|
TAN21 TAN22 TAN41 TAN42 |
满载寿命 |
>5000小时 |
>8000小时 | >12000小时 |
空载寿命 |
>8000小时 |
>12000小时 | >18000小时 | |
电机寿命 |
>10000小时 |
>15000小时 |
>20000小时 |
|
TAN81 TAN82 |
满载寿命 |
>1200小时 |
>3500小时 | / |
空载寿命 |
>8000小时 |
>12000小时 | / | |
电机寿命 |
>10000小时 |
>15000小时 | / | |
噪音和振动 |
不作要求 |
★★★ | ★★★★ | |
可靠性 | ★ | ★★★ | ★★★★★ | |
参数一致性 | ★ | ★★ | ★★★ | |
抗电磁干扰 | ★ | ★★ | ★★★ | |
保修 | 1年 | 1年 | 2年 |
注: 1、以上★越多,代表性能越好。
2、以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
3、寿命测试条件:在清洁无腐蚀的实验室内,泵昼夜不停地连续运行。
满载是完全堵塞泵排气口,抽气口直通大气。
空载是泵抽气口、排气口直通大气。
电机寿命是电机在良好散热下,不带负载连续运行。
环境温度5℃~30℃,相对湿度小于90%,随气候波动。
若实际工况优于我们测试工况,寿命将延长。
销售系列
销售系列 |
简化版 | 标准版 |
品质版 |
基础型 |
TAN81、TAN82 | TAN81、TAN82 |
|
旋钮调速型 |
TAN21、TAN22、 TAN41、TAN42、 TAN81、TAN82 |
TAN21、TAN22、 TAN41、TAN42 |
|
频率调速型 |
TAN21、TAN22、 TAN41、TAN42、 TAN81、TAN82 |
TAN21、TAN22、 TAN41、TAN42 |
|
顶配型 |
TAN21、TAN22、 TAN41、TAN42 |
注:空白表示没有对应产品。
使用条件
1、环境:低温环境型、高温环境型需定制。
类 别 | 允许的工作环境温度 | 注意事项 |
常温环境型(简化版) | 0℃~50℃ |
工作环境的相对湿度≤90%,无结露。 泵不宜在室外日晒,应在清洁、通风、 无腐蚀的环境中工作。 |
常温环境型(标准版、品质版) | 0℃~50℃ |
2、介质:输送介质气体允许富含水汽,禁止含有油雾、冰粒等固体颗粒,高温介质型需定制。
类 别 | 允许的介质温度 | 注意事项 |
常温介质型(简化版、标准版、品质版) | 0℃~50℃ |
工作环境的相对湿度≤90%,无结露。 泵不宜在室外日晒,应在清洁、通风、 无腐蚀的环境中工作。 |
高温介质型(品质版) | 0℃~100℃ |
3、负载:作打气泵时,排气口可满负载运行(堵塞排气口),但是施加的负载不能超过泵的极限输出压力;抽气口需保持畅通。TAN82-13可在极限输出压力下间歇工作,长时间在极限输出压力下工作将缩短泵的寿命。
作真空泵时,抽气口可满负载运行(堵塞抽气口),但是施加的负载不能超过泵的极限负压;排气口需保持畅通。
最大转速时,除了TAN82-13,泵可以在极限负压或极限输出压力下启动。TAN82-13可以在极限负压或输出压力100kPa下启动。
产品材质
介质接触到的材料:增强尼龙、EPDM橡胶,均有一定耐腐蚀性。请根据接触材料自行判断泵对输送介质的耐受性。选配接头的材料还有PP塑料或不锈钢。如果有特殊需要,可以定做或者更换材质。
过滤问题
一般认为很清洁的气体中仍然含有粉尘。在泵入口前要连接我们标配的80目过滤器。过滤器因为附着了杂质而阻力增大时,应立即更换过滤器。
噪音和消音器
选用高端泵,噪音更小。将海汛消音器接入管路,会产生一定效果。
接头与管径
1、具有Rc1/8内螺纹接口(材质:增强尼龙),可安装以下接头及其他类型接头:
标配增强尼龙宝塔接头,推荐搭配4*8mm硅胶软管。
选配PP塑料宝塔接头,推荐搭配6*7mm 硅胶软管。
选配不锈钢宝塔接头,推荐搭配7*8mm 硅胶软管。
选配不锈钢PC6快换接头,推荐搭配外径6mm 硬管。
选配不锈钢PC8快换接头,推荐搭配外径8mm 硬管。
2、发货时默认标配增强尼龙宝塔接头,选配其他接头(免费)需在订货时说明。
操作说明与注意事项

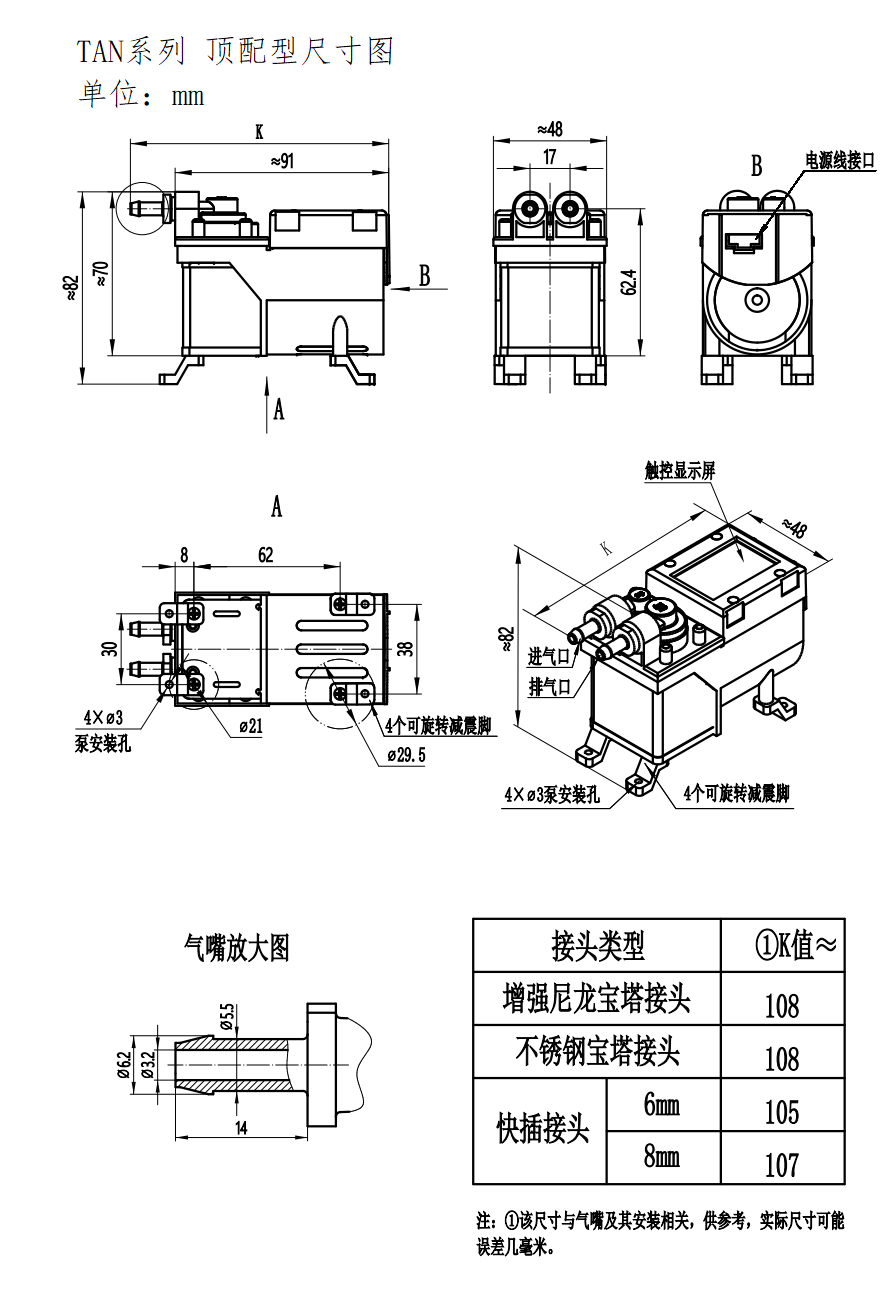

三维尺寸图
安装说明:图中减震脚为赠品,请客户根据需要自行安装!安装孔为自攻螺钉孔,禁止反复拆卸!不然会导致安装松动、不可靠。
